Обвязка свай для фундамента швеллером

Свайные и свайно-винтовые фундаменты используют в основании сложных грунтов и в условиях перепада высот. Чтобы превратить отдельные опоры в единую жесткую конструкцию, применяют ростверк — деревянный или металлический. В статье разберем, почему для надежности и долговечности лучше выбрать обвязку стальным швеллером, а также как правильно ее смонтировать.

Когда и зачем нужна обвязка фундамента

Обвязка фундамента — это конструкция, объединяющая отдельные сваи или столбы в единую жесткую систему. Ее также называют ростверком. Она равномерно распределяет нагрузку от дома на все опоры, не давая им проседать или смещаться по отдельности.

Без обвязки каждая свая работает сама по себе. Из-за подвижек грунта или неравномерно распределенной нагрузки одна свая может просесть больше другой, что приведет к крену и трещинам в стенах. Обвязка связывает свайное поле в единую жесткую раму, сводя такой риск к минимуму. Кроме того, она служит надежной основой для возведения стен первого этажа.

Обвязка требуется для большинства типов фундаментов:

• Для свайного фундамента — независимо от типа свай (забивные, буронабивные, винтовые).
• Для свайно-винтового фундамента — особенно на пучинистых и слабых грунтах. Обвязка винтовых свай — обязательная процедура для обеспечения долговечности строения.
• Для столбчатого фундамента — столбы из кирпича, блоков или бетона.

Существуют разные варианты обвязки на сваях, выбор которых зависит от материала стен и массы конструкции:

1. Из бруса или досок — экономичный вариант для легких каркасных домов, бань и деревянных построек. Древесина хорошо работает на сжатие и легко монтируется, однако требует защиты от влаги и насекомых.
2. Металлическая обвязка — из уголка, профильной трубы, двутавра или швеллера. Более надежный и долговечный способ. Выдерживает значительные нагрузки, не гниет и не горит. Подходит для сооружений из газобетона или кирпича.
3. Из монолитного железобетона (монолитный ростверк) — самый капитальный и сложный в исполнении вид, используется для многоэтажных зданий и сооружений.

Швеллер для обвязки фундамента дома считается оптимальным решением среди металлических ростверков: он сочетает высокую прочность, доступную цену и удобство монтажа.

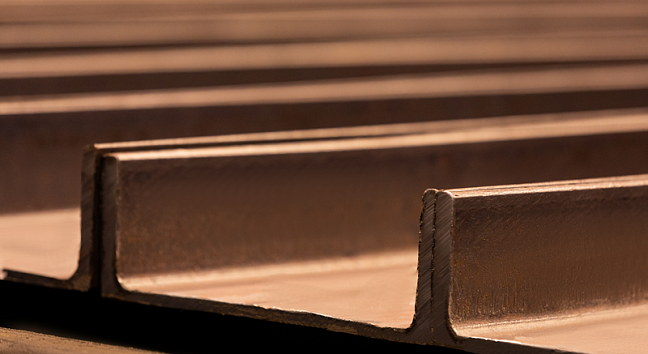

Швеллер для обвязки

Горячекатаный П-образный профиль является оптимальным решением для капитального строительства благодаря высокой жесткости на изгиб. Он выдерживает значительные нагрузки и не деформируется. Использование швеллера в качестве ростверка позволяет создать жесткую основу для стен даже на проблемных участках.

Обвязка свай швеллером считается одним из лучших решений благодаря своим техническим характеристикам. Когда требуется создать прочный и долговечный ростверк, предпочтение отдается именно этому виду металлопроката.

Преимущества обвязки швеллером

• Высокая несущая способность. Обвязка фундамента швеллером позволяет возводить двух- и трехэтажные дома из кирпича и блоков, а также здания с тяжелыми перекрытиями. В отличие от дерева, металл не имеет пороков структуры (сучков, косослоя) и работает предсказуемо даже при экстремальных нагрузках на изгиб.

• Долговечность. При правильной антикоррозионной обработке срок службы стального ростверка составляет более 50 лет. Это важно для участков с высоким уровнем грунтовых вод, где любая древесина без должной защиты начинает разрушаться уже через 7–10 лет.
• Жесткость и стабильность. П-образная форма сечения обеспечивает отличное сопротивление изгибу и кручению. Обвязка дома швеллером создает жесткую пространственную раму, которая практически не деформируется даже при подвижках грунта.
• Надежное крепление. Монтаж с помощью сварки, создает монолитное соединение всех элементов. В результате получается надежный фундамент с обвязкой швеллером, способный выдерживать высокие эксплуатационные нагрузки.

Недостатки металлической обвязки

• Вес и сложность монтажа. Швеллер — стальной профиль, который тяжелее деревянного бруса, требующий идеальной геометрии свайного поля и высоких требованиях к качеству сварных соединений.
• Подверженность коррозии. Обвязка свай швеллером требует обязательной обработки антикоррозионными грунтовками и красками.
• Мостики холода. Металл обладает высокой теплопроводностью, поэтому пол требует дополнительного утепления.

Несмотря на перечисленные недостатки, при правильном подборе профиля и качественном монтаже металлический ростверк становится самым надежным решением для капитального строительства.

Какой швеллер выбрать для фундамента

Выбор номера (высоты) швеллера зависит от следующих факторов:

• Вес будущего здания. Чем тяжелее дом, тем мощнее должен быть профиль.
• Шаг между сваями. Чем больше расстояние между опорами, тем выше нагрузка на изгиб швеллера.
• Климатическая зона (снеговая нагрузка). В регионах с обильными снегопадами нагрузка на фундамент возрастает.

Тип строения	Номер швеллера
Легкие постройки: каркасные хозблоки, беседки, небольшие бани, одноэтажные каркасные дома	№16, №18
Деревянные дома: жилые дома из бруса (150х150 мм) или оцилиндрованного бревна, двухэтажные каркасные дома	№18, №20
Капитальные дома: здания из газобетона, пеноблоков или кирпича (с условием обустройства ж/б пояса или спаренных профилей)	№20, №22, №24

Примечание: номера швеллеров указаны для стандартного шага свай до 2.5–3 метров. При увеличении расстояния между опорами требуется индивидуальный инженерный перерасчет сечения на прогиб.

При выборе швеллера под фундамент отдавайте предпочтение горячекатаным швеллерам по ГОСТ 8240-97. Они обладают лучшими прочностными характеристиками по сравнению с гнутыми аналогами, углы которых заметно скруглены. Швеллер как фундамент (точнее, его важнейшая часть — ростверк) должен быть максимально надежным, поэтому экономия на качестве металла недопустима.

Как правильно сделать обвязку фундамента швеллером

Технология монтажа требует внимательности и соблюдения определенных правил. Рассмотрим поэтапно, как делается обвязка свайного фундамента швеллером.

1. Подготовительный этап

После завинчивания свай их стволы обрезаются на одном уровне строго по нивелиру. На обрезанные трубы устанавливаются и привариваются специальные площадки — оголовки под швеллер (если они не были предусмотрены ранее). Они помогают точно распределить нагрузку и упрощают сварку.

2. Выбор схемы обвязки

В зависимости от рельефа участка и высоты цоколя, помимо основного ростверка может потребоваться дополнительное усиление конструкции:

• Основной ростверк (по периметру). Швеллер монтируется сверху на оголовки свай по всему периметру будущего здания. Сваи всегда подрезаются под один уровень горизонта. Данный способ обеспечивает максимальную жесткость фундамента и служит прямой основой для стен.
• Боковая обвязка (усиление на склонах). При перепаде высот более 30–50 см, когда часть свай сильно возвышается над землей, конструкцию укрепляют сбоку. К стволам свай приваривают металлические раскосы из швеллера или уголка. Это пресекает любые боковые смещения и поперечные вибрации опор.

Для большинства жилых домов на относительно ровных участках выбирают схему внакладку.

3. Укладка и сварка швеллера

Максимальный момент сопротивления, относительно горизонтальной оси, достигается при укладке швеллера стенкой вертикально, полками вбок. В частном малоэтажном строительстве кладут швеллер полками вниз на оголовки свай для удобства монтажа, чтобы получить ровную и плоскую поверхность, на которую удобно монтировать первый деревянный венец или газоблок. В этом случае, слабую несущую способность швеллера, работающего плашмя, компенсируют частым шагом свай, чтобы металл не провис.

Далее крепят обвязку фундамента:

1. Установка на оголовки. Первый швеллер устанавливается на крайние сваи.
2. Выравнивание. С помощью уровня и угольника проверяется горизонтальность и перпендикулярность швеллера к соседним балкам.
3. Прихватка. Производится точечная сварка для фиксации швеллера на всех сваях по периметру.
4. Контрольная проверка. Еще раз проверяются все диагонали и углы. В соответствии со строительными нормами, разница диагоналей готового фундамента для жилого дома не должна превышать 10 мм (1 см)
5. Проварка швов. После финальной проверки все места соединений провариваются сплошным швом.

Помимо сварки, для повышения надежности можно использовать болтовые соединения, просверливая отверстия в теле швеллера и оголовка. Но на практике в частном строительстве достаточно качественной сварки (без трещин и пор).

4. Антикоррозионная обработка

Весь металл, включая швы, очищают от окалины, ржавчины и шлака, обезжиривают и обрабатывают антикоррозионной грунтовкой. Затем наносят минимум два слоя специальной краски по металлу. Это защищает обвязку от ржавчины и продлевает срок службы.

Можно ли сделать обвязку швеллером самостоятельно

Теоретически самостоятельный монтаж возможен при наличии навыков сварки. Однако на практике подъем и точная укладка швеллера без специальной техники невозможны. Качество сварных швов напрямую определяет надежность всей конструкции. Ошибка в расчетах может привести к деформации ростверка и снижению его несущей способности. Поэтому монтаж и расчет швеллеров рекомендуется доверять квалифицированным специалистам.

Заключение

Правильно подобранный швеллер для обвязки фундамента — гарантия безопасности и долговечности всего строения. Особенность металлического ростверка в том, что он позволяет равномерно распределять нагрузки от дома на все опоры, исключая риск перекосов даже на сложных грунтах. Обвязка на сваях дома швеллером делается по четкой технологии, где каждый этап влияет на конечную надежность конструкции. Доверяйте монтаж профессионалам и используйте актуальные нормативные документы при принятии решений.
